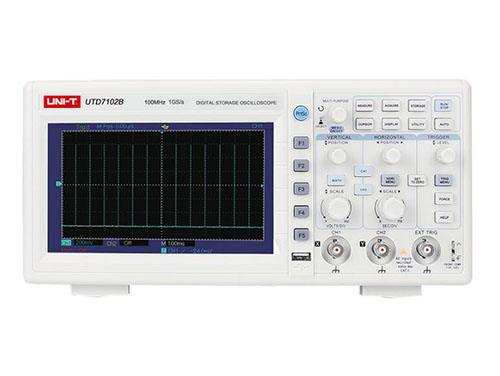

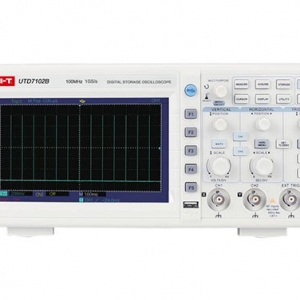

型號

UTD7072B

    UTD7102B

通道數

                  2

帶寬

       70MHz

   100MHz

大采樣率

                  1 GS/s

上升時間

≤5ns

≤3.5ns

存儲深度

32kpts

波形捕獲率

≥2,000wfms/s

垂直靈敏度

1mV/div ～20V/div

時基范圍(s/div)

2ns/div～50s/div

存儲方式

設置、波形、位圖

觸發

觸發頻率計

6位觸發頻率計

觸發類型

邊沿、脈寬、交替

觸發電平范圍

內部

距屏幕中心±5div

EXT

±3V

釋抑范圍

80ns～1.5s

邊沿觸發

邊沿類型

上升、下降、上升&下降

脈寬觸發

觸發模式

正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于)

脈沖寬度范圍

20ns～10s

交替觸發

CH1觸發

邊沿、脈寬、交替

CH2觸發

邊沿、脈寬、交替

測量

光標

手動模式

光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT)

追蹤模式

波形點的電壓值和時間值

自動測量模式

允許在自動測量時顯示光標

自動測量

峰峰值、幅值、大值、小值、值、底端值、中間值、平均值、

均方根值、周期平均值、周期均方根、過沖、預沖、頻率、周期、

上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、

上升延遲 、下降延遲

數學操作

加、減、乘、除、反相

存儲波形

20組波形、20種設置

FFT

Window

Hanning、Hamming、Blackman、 Rectangular

采樣點

1024 points

李沙育圖形

帶寬

70MHz/100MHz

相位差

±3 degrees

其它

接口功能

標配：USB OTG

一般參數

電源

100V～240VACrms，50Hz/60Hz

LCD尺寸

7英寸TFT LCD ,WVGA(800×480)

機身顏色

象牙白+灰色

機身重量

2.2 kg

機身尺寸(W×H×D)

306mm×134mm×122mm

標準配件

探頭×2(1:1,10:1可切換)、電源線、USB連接線、軟件光盤

標準包裝

紙箱

標準包裝數量

2臺

標準包裝尺寸

450mm× 420mm × 280mm

標準包裝箱毛重

8.5 kg

可選配件

LA模塊：UT-M09
