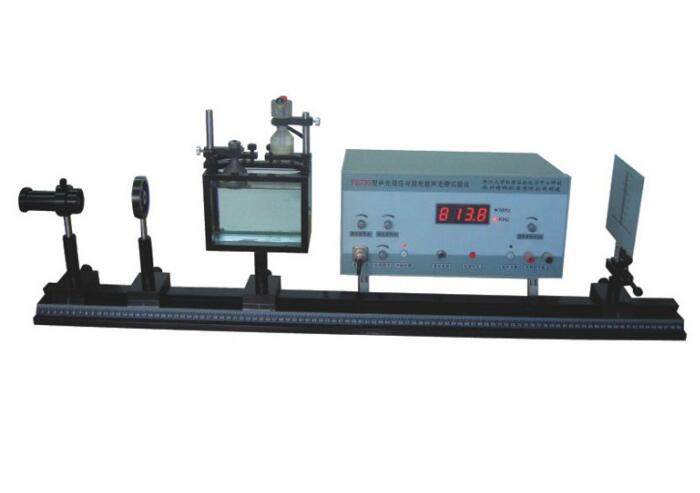

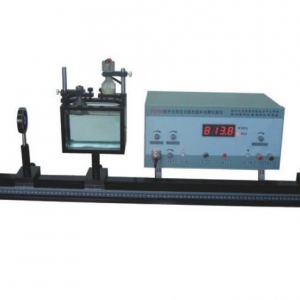

本實驗裝置用大功率超聲波激勵液體介質，使液體深度內形成駐波漣，尤如一個相位光柵，當激光光束通過有超聲波的介質后，就會產生衍射現象。激光聲場光柵和超聲光柵可以根據光柵方程，對超聲波在液體介質中的傳波特性進行定量測量。
☆信號源分二路輸出:頻率連續可調:
(1)觀察聲場光柵;傳感器共振頻率800KHz左右
(2)觀察超聲光柵;傳感器共振頻率10MHx左右
☆超聲波功率:50W;，儀器配大功率信號源。
☆激光器功率:5mW，使用壽命≥7000h;激光波長：650nm；
☆光具座長度:1000mm;擴束鏡焦距:f=20mm;
☆帶毫米刻度光屏附二維調節支架;光學玻璃水槽: 150x100x55mm。
