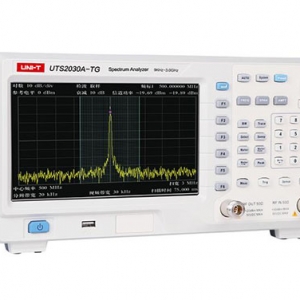

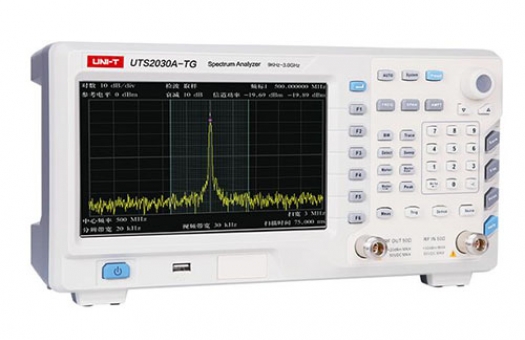

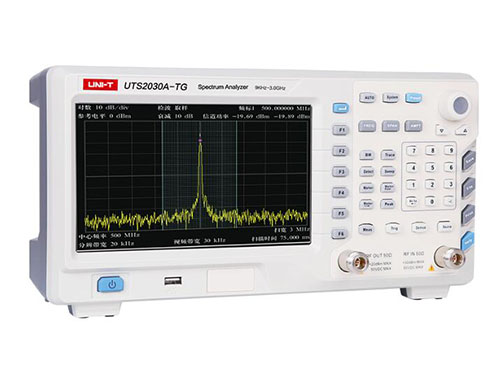

UTS2000A系列是一款結構緊湊、性能優異 的便攜式經濟型頻譜分析儀，全程數字步進掃描和全數字中頻技術，多項人性化設計讓您的RF測量變得的輕松有效。具有優于主流便攜式頻譜分析儀的技術指標，適合室內外等測試場合。
主要特性：
大頻率范圍9kHz～3GHz
大分辯率帶寬10Hz～3MHz(以1至10連續步進)
3GHz信號發生器,既可作為跟蹤源,也可作為獨立信號源
具備頻率、AM和FM解調、鄰道功率測量、色譜圖等測量功能
多達5條跡線測量顯示
相位噪聲-110dBc/Hz(偏移10kHz)
LED背光超大顯示，中英文操作菜單，前置放大器
多種通信接口：USB、LAN、VGA、GPIB、RS232
高亮度的8英寸大屏幕，畫面清晰
型號及對比
|
基本功能 |
UTS2020A |
UTS2020A-TG |
UTS2030A |
UTS2030A-TG |
|
頻率 |
||||
|
頻率范圍 |
9kHz～1.8GHz |
9kHz～3GHz |
||
|
頻率分辨率 |
1Hz |
|||
|
頻率讀數精度 |
±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1）]+1Hz) |
|||
|
內部基準(10MHz) |
老化率 ＜1ppm/年；溫漂＜0.5ppm(15℃至35℃) |
|||
|
分辨率帶寬(RBW) |
||||
|
范圍 |
標配：10Hz至3MHz；選配：1Hz至10Hz |
|||
|
選擇性(60dB/3dB) |
RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀）;＜5% 典型值 |
|||
|
精度 |
RBW≤500kHz，＜5% 典型值 |
|||
|
視頻帶寬(VBW) |
10Hz至3MHz，1-3-10 序列 |
|||
|
顯示平均噪聲電平(10Hz分辨率帶寬，射頻衰減器0dB) |
||||
|
前置放大器關 |
100kHz/-90dBm,1MHz/-125dBm,100MHz/-122dBm,500MHz/-122dBm,1000MHz/-120dBm ,1.4GHz/-118dBm,1.8GHz/-115dBm,2.2GHz/-121dBm,2.5GHz/-121dBm,3.0GHz/-120dBm |
|||
|
前置放大器開 |
100kHz/-139dBm,1MHz/-130dBm,100MHz/-140dBm,500MHz/-135dBm,1000MHz/-133dBm ,1.4GHz/-134dBm,1.8GHz/-130dBm,2.2GHz/-138dBm,2.5GHz/-138dBm,3.0GHz/-137dBm |
|||
|
相位噪聲 |
||||
|
頻偏 10kHz |
-80dBc/Hz |
|||
|
頻偏 30kHz |
-90dBc/Hz |
|||
|
頻偏 1MHz |
-115dBc/Hz |
|||
|
掃描時間 |
||||
|
掃寬（100Hz≤SPAN≤3GHz |
10ms至3000s |
|||
|
零掃寬 |
1ms至3000s |
|||
|
掃描模式 |
連續，單次 |
|||
|
觸發 |
||||
|
觸發源 |
自動，視頻，外部 |
|||
|
外部觸發電平 |
5V TTL 電平(典型值) |
|||
|
頻率計數器 |
||||
|
分辨率 |
1Hz，10Hz，100Hz，1kHz |
|||
|
不確定度 |
頻率讀數×頻率基準進度 + 計數分辨率 |
|||
|
幅度精度(20℃至30℃) |
||||
|
綜合幅度精度(90%) |
±1.5dB 輸入信號范圍：-50dBm 至 0dBm |
±1.5dB 輸入信號范圍：-50dBm 至 0dBm |
||
|
幅度 |
||||
|
大輸入電平 |
平均連續功率：+23dBm |
平均連續功率：+27dBm |
||
|
大直流輸入電壓 |
50Vdc |
|||
|
輸入衰減器范圍 |
0至30dB，步進1dB |
0至30dB，步進3dB |
||
|
1dB壓縮點 |
+7dBm |
|||
|
雜散和剩余響應 |
||||
|
TOI(三階失真) |
＞30MHz：﹢13dBm |
|||
|
SHI(二階失真) |
+30dBm |
|||
|
輸入相關雜散信號 |
＜-60dBm |
|||
|
剩余響應 |
＜-85dBm |
|||
|
跟蹤源 |
||||
|
頻率范圍 |
-- |
100kHz 至 1.8GHz |
-- |
100kHz 至 3 GHz |
|
輸出功率 |
-- |
-30dBm 至 0dBm,in 1dB step |
-- |
-30dBm 至 0dBm,in 0dB step |
|
輸出平坦度 |
-- |
±3dB |
-- |
±3dB |
|
輸入/輸出 |
||||
|
射頻輸入 |
N型陰性(50Ω) |
|||
|
USB |
USB Host，USB Device |
|||
|
LAN |
10/100 Base-T，RJ-45連接器 |
|||
|
RS-232 |
9引腳，D-SUB(陽頭) |
|||
|
AM/FM解調 |
耳機插孔 |
|||
|
基準輸入/輸出 |
10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB |
|||
|
VGA |
640*480, 60Hz, 15引腳，D-SUB(陰頭) |
|||
|
內部數據存儲器 |
128MB |
|||
|
一般特征 |
||||
|
電源 |
輸入電壓：110VAC/220VAC(可選)；頻率：40Hz～60Hz；大功耗：35W |
|||
|
顯示 |
8英寸TFT LCD ,WVGA(800×480) |
|||
|
機身顏色 |
象牙白+灰 |
|||
|
機身重量 |
3.0 kg |
|||
|
機身尺寸(W×H×D) |
336mm × 164mm ×108mm |
|||
|
標準配件 |

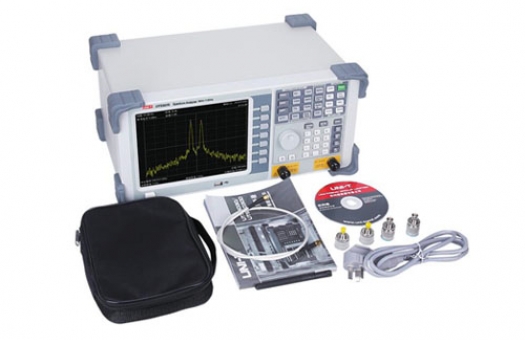

電源線、N/SMA轉換器、N/BNC轉換器、射頻電纜、天線 |
|||
|
標準包裝 |
紙箱、中文說明書 |
|||
|
標準包裝數量 |
1 臺 |
|||
|
標準包裝尺寸(L×W×H) |
475mm × 255mm × 240mm |
|||
|
標準包裝箱毛重 |
5.1 kg |
|||
|
可選配件 |
||||
|
USB-GPIB |
|
|||
