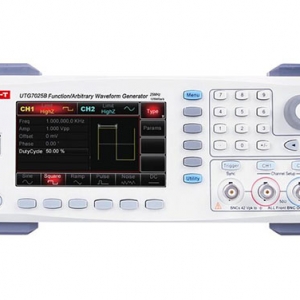

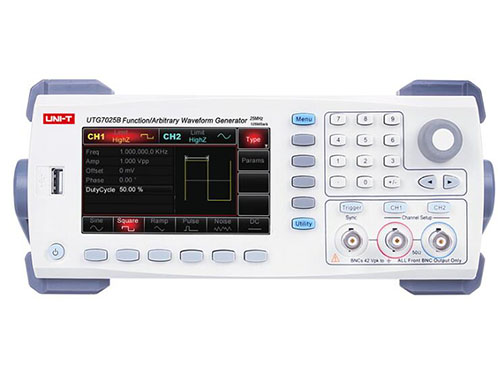

型號

UTG7062B

UTG7082B

UTG7122B

基本特性

通道數

A/B兩通道，且等性能

波形特性

具有9種標準波形，不低于161種內置任意波形

輸出波形

Sine(正弦波), Square(方波), Ramp(斜波), Harmonic(諧波), Pulse(脈沖波), Noise(噪聲), DC(直流), Exp(表達式)，Arb(任意波)；多種調制：AM、AM、FM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、PWM、SUM、QAM

LCD

4.3" TFT LCD, WVGA(480×272)

頻率特性

正弦波

1μHz～60MHz

1μHz～80MHz

1μHz～120MHz

方波

1μHz～60MHz

1μHz～70MHz

1μHz～80MHz

脈沖波

1μHz～20MHz

1μHz～25MHz

1μHz～30MHz

斜波

1μHz～3MHz

1μHz～4MHz

1μHz～5MHz

諧波

1μHz～30MHz

1μHz～40MHz

1μHz～60MHz

白噪聲（典型值）

60MHz帶寬（-3dB）

80MHz帶寬（-3dB）

120MHz帶寬（-3dB）

分辨率

1μHz

標準頻率參考

±0.5ppm，25℃

±0.5ppm/℃，0℃～﹢85℃

±1ppm，年老化率

正弦波頻譜純度

諧波失真

典型值 (0dBm)

DC ～1MHz: -60dBc

1MHz ～10MHz:-55dBc

10MHz～40MHz:-50dBc

40MHz～80MHz:-45dBc

80MHz～120MHz:-40dBc

總諧波失真

<0.2%(DC～20kHz，1Vpp)

寄生信號（非諧波）

典型值 (0dBm)

≤10MHz< -70 dBc

＞ 10MHz <-70dBc+6dB/倍頻程

相位噪聲

10 MHz：≤-125 dBc/Hz（典型值，0dBm，10kHz偏移）

方波信號特性

上升/下降時間(1Vpp，50Ω負載)

< 4ns

過沖(100kHz，1Vpp，50Ω負載)

<2% （典型值,50Ω）；1MΩ視硬件條件定指標

占空比

0.001%～99.999% (受當前頻率設置限制)

對稱性(在50%占空比下)

周期的1% + 4ns

抖動(RMS)(1Vpp，50Ω負載)

典型值（1MHz1Vpp，50Ω）≤5MHz：2ppm + 200ps>5MHz：200ps

斜波

線性度

< 峰值輸出的1% （典型值，1kHz，1Vpp ，對稱性 ）

對稱性

0.0% ~ 100.0%

脈沖信號特性

脈沖寬度

≥16ns

可變邊沿

9ns～10s

8ns～10s

7ns～10s

過沖

< 2% （典型值 1Vpp）

抖動

150ps

表達式

變量值單位

rad，°

表達式

+，-，*，/，＾，（，），x，sin，cos，tan，sinc，ABS，lg，ln,sqrt，acos，asin，atan，sinh，tanh，ceil，cosh，exp，fabs，floor

任意波特性

頻率范圍

1μHz～15MHz

1μHz～20MHz

1μHz～25MHz

波形長度

8pts～16Mpts

垂直分辨率

16 bits（包括符號）

采樣率

1.28GSa/s(插值)，320MSa/s (DDS模式)

小上升/下降時間典型值(1Vpp)

< 7ns

< 6ns

< 5ns

抖動（播放模式）

150ps

非易失存儲

20MB

諧波輸出

諧波次數

≤16次

諧波類型

偶次諧波、奇次諧波、全部諧波、自定義

諧波幅度

各次諧波幅度均可設置

諧波相位

各次諧波相位均可設置

輸出特性

幅度(50Ω負載)

≤2MHz:1mVpp～11.5Vpp

≤20MHz:1mVpp～10Vpp

≤60MHz:1mVpp～5Vpp

≤120MHz:1mVpp～2Vpp

準確度

典型值(1kHz正弦波，0V偏移，＞10mVpp)±（設置值的1%+1mVpp）

平坦度

典型值 (正弦波，2.5Vpp)≤10MHz：±0.1dB≤60MHz：±0.2dB≤80MHz：±0.4dB≤120MHz：±0.8dB

直流偏移

范圍（峰值AC＋DC）

±5V（50Ω）

±10V（高阻）

偏移精度

±（1%+2mV)

波形輸出

阻抗

50Ω 典型值

絕緣

到地線大42Vpk

保護

短路保護，過載自動禁用波形輸出

AM調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

正弦，方波，斜波，噪聲，任意波（2mHz～1MHz）

調制深度

0%～120%

鍵控頻率

2mHz ～ 1MHz

DSB-AM調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

正弦，方波，斜波，噪聲，任意波（2mHz～1MHz）

調制深度

0%～120%

鍵控頻率

2mHz ～ 1MHz

FM調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

正弦，方波，斜波，噪聲，任意波（2mHz～1MHz）

頻偏

DC～30MHz

DC ～40MHz

DC～60MHz

鍵控頻率

2mHz ～ 1MHz

PM調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

正弦，方波，斜波，噪聲，任意波（2mHz～1MHz）

相偏

0 ～360°

鍵控頻率

2mHz ～ 1MHz

ASK調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

50%占空比的方波

FSK調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

50%占空比的方波

跳躍頻率

1μHz～60MHz

1μHz～80MHz

1μHz～120MHz

PSK調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

內部/外部

調制波

50%占空比的方波

BPSK調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

PN7,PN9,PN11,PN15,PN17,PN21,PN23,PN25

調制波

50%占空比的方波

QPSK調制

載波

正弦，方波（1μHz～30MHz），斜波，任意波

源

PN7,PN9,PN11,PN15,PN17,PN21,PN23,PN25

調制波

50%占空比的方波

OSK調制

載波

正弦波

源

內部/外部

震蕩時間

8ns～200s

鍵控頻率

2mHz ～ 1MHz

PWM調制

載波

脈沖

源

內部/外部

調制波

正弦波，方波，斜波，噪聲，任意波（2mHz～1MHz）

脈寬調制范圍

0%～49.99%

調制頻率

2mHz ～ 1MHz

SUM調制

載波

正弦波，方波，斜波，噪聲，任意波

源

內部/外部

調制波

正弦波，方波，斜波，噪聲，任意波

調制頻率

2mHz ～1MHz （內部）；DC ～50kHz

SUM 深度

0%～

QAM調制

QAM模式

QAM4，QAM8，QAM16，QAM32，QAM64，QAM128，QAM256（內置星座圖調制）

調制源

內置PN碼，PN7，PN9，PN11，PN15，PN17，PN21，PN23，PN25

碼元速率

2mHz ～ 1MHz

幅度

10mVpp～11.5Vpp(50Ω)

掃頻

載波

正弦，方波，斜波，任意波

類型

線性或?qū)?shù)

掃頻時間

1ms ～500s ± 0.1%

觸發源

手動，外部或內部

脈沖串

波形

正弦，方波，斜波，脈沖，噪聲和任意波

類型

計數（1～1,000,000個周期），，門控

起止相位

0°～ 360°

內部周期

1μs ～ 500s ± 1%

門控源

外部觸發

觸發源

手動，外部或內部

觸發延遲

0ns ～ 100s

外調制輸入

外部模擬調制

＜50kHz（輸入頻率）

± 5Vpk = 調制

5kΩ（輸入阻抗）

外部參考輸入

輸入/輸出頻率范圍

10MHz±50Hz（時鐘頻率可調）

輸入/輸出電平范圍

TTL兼容

輸入/輸出阻抗

10kΩ(典型值,交流耦合)

鎖定時間

＜1s

內部參考輸出

輸入/輸出頻率范圍

10MHz±50Hz（時鐘頻率可調）

輸入/輸出電平范圍

TTL兼容

輸入/輸出阻抗

50Ω(典型值,交流耦合)

觸發輸入

輸入電平

TTL兼容

斜率

上升或下降，可選

脈沖寬度

> 100 ns

輸入阻抗

> 10kΩ，DC 耦合

反應時間

掃頻：< 500μs，典型值

脈沖串：< 500ns，典型值

觸發輸出

電平

TTL兼容，接入 >1kΩW

脈沖寬度

> 400ns，典型值

輸出阻抗

50Ω，典型值

大頻率

1 MHz

同步輸出

電平

TTL兼容

輸出阻抗

50Ω，典型值

頻率計

輸入電平

TTL兼容

輸入頻率范圍

100mHz～200MHz

精度

±51ppm

頻率分辨率

7位

耦合方式

直流

功率輸出(選配)

輸入阻抗

50kΩ

輸出阻抗

＜2Ω

增益

×10

大輸入電壓

2.2Vpp

大輸出功率

10W

大輸出電壓

22Vpp

全功率帶寬

DC～100kHz

輸出擺率

10V/μs

過沖

＜5%

NeptuneLab

NeptuneLab V1.2

√

接口

標配

USB Host、USB Device、LAN、10MHz時鐘源輸入、10MHz時鐘源輸出

顯示

顯示類型

4.3寸 TFT LCD

顯示分辨率

WVGA(480×272)

電源

電源電壓

100～240VACrms，50Hz/60Hz；100～120Vrms(±10%), 400Hz

耗電

小于50W

保險絲

2A，T級，250V

環境

溫度范圍

操作：+10℃ ～+40℃

非操作：-20℃ ～ +60℃

冷卻方法

風扇強制冷卻

濕度范圍

+35℃以下：≤90％相對濕度

+35℃ ～+40℃：≤60％相對濕度

海拔高度

操作2,000米以下

非操作15,000米以下

機械規格

尺寸

寬

265 mm

高

110 mm

深

320 mm

重量

不含包裝

3.2 Kg
