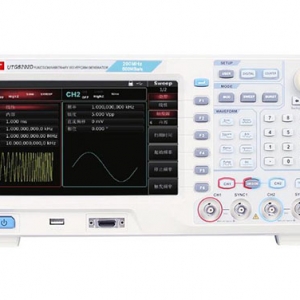

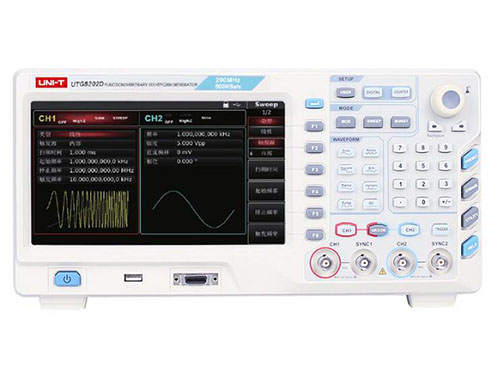

特性及優點：
80MHz/120MHz/160MHz/200MHz，1μHz分辨率
30MHz/40MHz/50MHz/60MHz脈沖波形，上升、下降時間可調
500MSa/s采樣速度和16bits垂直分辨率
等性能雙通道，且具有通道獨立或通道耦合的輸出模式
32Mpts任意波存儲器，7GB非易失波形存儲
豐富的調制類型：AM、FM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM
8英寸TFT LCD,WVGA(800×480)
接口：USB Host, USB Device, LAN,10MHz Input/Output
型號對比
|
型號 |
UTG8082D |
UTG8122D |
UTG8162D |
UTG8202D |
|
通道數 |
2 |
|||
|
高頻率 |
80MHz |
120MHz |
160MHz |
200MHz |
|
采樣率 |
500MSa/s |
|||
|
波形 |
正弦波，方波，斜波，諧波，脈沖波，噪聲，直流電壓，任意波形 |
|||
|
工作模式 |
輸出選通，持續，調制，掃描，猝發 |
|||
|
調制類型 |
AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM |
|||
|
協議解碼 |
SPI、I2C、UART |
|||
|
頻率特性 |
||||
|
正弦波 |
1μHz～80MHz |
1μHz～120MHz |
1μHz～160MHz |
1μHz～200MHz |
|
方波 |
1μHz～30MHz |
1μHz～40MHz |
1μHz～50MHz |
1μHz～60MHz |
|
脈沖波 |
1μHz～30MHz |
1μHz～40MHz |
1μHz～50MHz |
1μHz～60MHz |
|
斜波 |
1μHz～2MHz |
1μHz～3MHz |
1μHz～4MHz |
1μHz～5MHz |
|
諧波 |
1μHz～40MHz |
1μHz～60MHz |
1μHz～80MHz |
1μHz～100MHz |
|
噪聲(-3dB) |
80MHz 帶寬 |
120MHz帶寬 |
160MHz帶寬 |
200MHz帶寬 (-3dB) |
|
分辨率 |
1μHz |
|||
|
任意波 |
||||
|
波形長度 |
8～32Mpts |
|||
|
垂直分辨率 |
16bits |
|||
|
采樣率 |
500MS/s |
|||
|
小上升/下降時間(典型值1Vpp) |
＜7ns |
＜6ns |
＜5ns |
<5ns |
|
抖動 (rms) |
6ns+30ppm(典型) |
|||
|
非易失存儲 |
7GB波形 |
|||
|
數字任意波(選配) |
||||
|
波形長度 |
1～1K字節 |
|||
|
采樣率 |
1S/s ～ 40MS/s |
|||
|
發送模式 |
單次手動觸發，連續觸發（無時間間隔） |
|||
|
波形分辨率 |
大16位 |
|||
|
輸出電平 |
TTL電平輸出 |
|||
|
輸出特性 |
||||
|
幅度范圍(50Ω) |
≤ 20MHz : 1mVpp～11.5Vpp |
|||
|
≤ 80MHz : 1mVpp～5Vpp |
||||
|
≤ 120MHz : 1mVpp～2.5Vpp |
||||
|
≤ 160MHz : 1mVpp～1Vpp |
||||
|
精度(1kHz 正弦波) |
±(設置值的1%+1mVpp) |
|||
|
平坦度(典型1kHz正弦波, 5Vpp) |
≤10MHz :±0.1dB |
|||
|
≤ 80MHz : ±0.2dB |
||||
|
≤ 120MHz : ±0.4dB |
||||
|
≤ 160MHz : ±0.8dB |
||||
|
直流偏移 |
||||
|
范圍(峰值A(chǔ)C+DC) |
±5V(50Ω) |
|||
|
±10V (高阻) |
||||
|
偏移精度 |
±(設置值的2% +振幅的0.5% +2mV) |
|||
|
波形輸出 |
||||
|
阻抗 |
50Ω(典型) |
|||
|
隔離 |
42Vpk |
|||
|
保護 |
短路保護,過載時自動禁用波形輸出 |
|||
|
后面板連接器 |
||||
|
調制輸入 |
||||
|
外部模擬調制 |
＜20kHz(輸入頻率) |
|||
|
±5Vpk=調制 |
||||
|
5kΩ(輸入阻抗) |
||||
|
時鐘輸入/輸出 |
||||
|
輸入/輸出頻率范圍 |
10MHz±500Hz |
|||
|
輸入/輸出電平范圍 |
TTL兼容 |
|||
|
輸入/輸出阻抗 |
10kΩ/50Ω( 典型，交流耦合) |
|||
|
鎖定時間 |
＜1s |
|||
|
觸發輸入 |
||||
|
輸入電平 |
TTL兼容 |
|||
|
斜率 |
可選上升或下降 |
|||
|
脈沖寬度 |
＞100ns |
|||
|
輸入阻抗 |
＞10kΩ(直流耦合) |
|||
|
反應時間 |
掃頻：＜500μs (典型) |
|||
|
脈沖串：＜500ns (典型) |
||||
|
觸發輸出 |
|
|||
|
輸出電平 |
TTL兼容，接入＞1kΩ |
|||
|
脈沖寬度 |
＞400ns (典型) |
|||
|
輸出阻抗 |
50Ω (典型) |
|||
|
大頻率 |
1MHz |
|||
|
同步輸出 |
||||
|
輸入電平 |
TTL兼容 |
|||
|
輸出阻抗 |
50Ω |
|||
|
頻率計 |
||||
|
電平 |
TTL兼容 (200mV～9Vpp) |
|||
|
輸入頻率范圍 |
100mHz～200MHz |
|||
|
觸發電平 |
0～2.5Vdc |
|||
|
度 |
±51ppm |
|||
|
頻率分辨率 |
7 位 |
|||
|
高頻抑制 |
高頻噪聲抑制打開或關閉 |
|||
|
觸發靈敏度可調 |
0%～ |
|||
|
耦合方式 |
直流、交流 |
|||
|
接口 |
||||
|
標配 |
USB Host、USB Device、LAN、10MHz Input/output |
|||
|
輸出阻抗 |
50Ω |
|||
|
一般特征 |
||||
|
電源 |
100～240VAC, 45～440Hz |
|||
|
顯示 |
8 英寸, TFT LCD, WVGA(800× 480) |
|||
|
機身顏色 |
白+灰 |
|||
|
機身重量 |
3.5 Kg |
|||
|
機身尺寸 (W×H×D) |
336mm× 163.8mm × 105mm |
|||
|
標準配件 |
BNC電纜,電源, USB數據線,軟件光盤 |
|||
|
選配件 |
||||
|
數字接口 |
||||
