型號

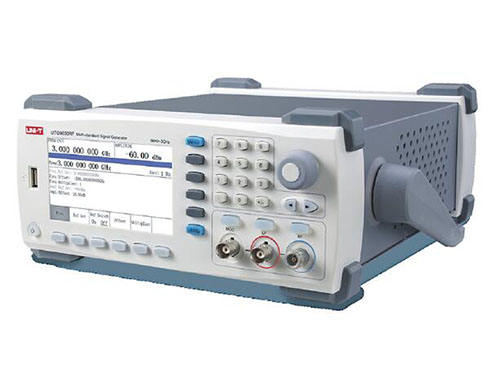

UTG9015RF

UTG9030RF

頻率

頻率范圍

100kHz～1.5GHz

100kHz～3.0GHz

頻率分辨率

1Hz

基準頻率

10MHz

溫度穩定度

±0.5ppm

老化率

±1ppm/年

內部參考輸出

典型值

10MHz，+2dBm

頻譜純度

諧波

典型值

≤-30dBc

非諧波

典型值

≤-50dBc

單邊帶相噪

f = 300MHz

-100dBc/Hz@10kHz；-115dBc/Hz@100kHz

f = 1GHz

-90dBc/Hz@10kHz；-105dBc/Hz@100kHz

幅度

輸出功率范圍

-120dBm～+10dBm

設置分辨率

0.01dB

電平誤差

+10dBm～-80dBm：≤ ±0.5dB

-80dBm～-120dBm：≤ ±1dB

VSWR

≤ 1.8

電平設置

ALC功能

有

ALC動態范圍

50dB（典型值）

電平設置時間

≤5ms（ALC打開）

大反向功率

1W

掃描功能

掃描模式

頻率掃描、幅度掃描、幅頻掃描

掃描方式

步進掃描，列表掃描

掃描模式

單次、連續

步進變化

線性變化

掃描點數

步進掃描

2～65535

列表掃描

2～16383

駐留時間

20ms～ 50s

觸發方式

自動、外部觸發

內部調制源（LF）

波形

正弦波，方波，三角波，鋸齒波

頻率范圍

正弦波

0.1Hz～ 1MHz

方波

0.1Hz ～20kHz

三角波，鋸齒波

0.1Hz～100kHz

分辨率

0.01Hz

輸出電壓

設置范圍

200mVp-p～1.0Vp-p

分辨率

1mV

模擬調制

AM

調制深度

0％～100％

0％～100％

調制速率

20Hz～1MHz

1Hz～25kHz

FM

大頻偏

5MHz

2MHz

調制速率

20Hz～1MHz

1Hz～25kHz

PM

調制相位

0°～360°

0°～360°

調制速率

20Hz～1MHz

1Hz～25kHz

脈沖調制

上升/下降時間

10%/90%

100ns(典型值)

脈沖周期

設置范圍

200ns～160s

分辨率

100ns

脈沖寬度

設置范圍

100ns～(160s-100ns)

分辨率

100ns

通斷比

典型值

70dB

觸發方式

自動，外觸發，按鍵觸發

I/Q數字調制

調制源

內部

外部、內部

調制帶寬

外部調制

——

≤ 20MHz

內部調制

——

≤ 20MHz

外部數據輸入

數據格式

——

Arb方式

內部基帶數據調制格式

ASK/2FSK/4FSK/8FSK /2PSK/4PSK/8PSK

ASK/2FSK/4FSK/MSK/GMSKBPSK/π/2-DBPSK/QPSK/OQPSK/π/4-QPSK/π/4-DQPSK/8PSK/π/8-D8PSK /16QAM/32QAM/64QAM/ 128QAM

成型濾波器

——

高斯、升余弦、根升余弦

接口

輸入接口

BNC, 50 Ω

外中頻輸入、外脈調輸入、10MHz參考輸入

BNC, 1kΩ

外觸發輸入

輸出接口

N型, 50 Ω

射頻輸出

BNC, 50 Ω

LF輸出

通信接口

USB2.0、LAN10/100 Base-T

基本數據

工作溫度范圍

典型范圍

0℃ 至+45℃

儲存溫度范圍

-40℃至 +70℃

電源

AC

110V～240V，50Hz /60Hz

尺寸

寬 × 高 × 深

265mm×110mm×320mm

重量

≤5kg
